System BIOKONCEPT – stworzony do zabezpieczania nasypów, wałów, skarp, rowów oraz innych budowli ziemnych przed destrukcyjnym działaniem erozji.
System BIKONCEPT tworzą: - BIOWŁÓKNINA z materiału biodegradowalnego zawierająca specjalną i unikalną mieszankę nasion traw,
- GEOKRATA PRZESTRZENNA (Geokrata, Geokrata komórkowa, Geokomórka, Geokrata przestrzenna , geosiatka komórkowa , stabilizacja gruntu, geosyntetyki, geokrata do stabilizacji powierzchni) z tworzywa sztucznego wraz z elementami łączącymi i mocującymi.
- Materiałem pomocniczym jest humus.
System BIOKONCEPT oparty został na skutecznej i niezwykle efektywnej współpracy biowłókniny oraz geokraty przestrzennej (Geokrata, Geokrata komórkowa, Geokomórka, Geokrata przestrzenna , geosiatka komórkowa , stabilizacja gruntu, geosyntetyki, geokrata do stabilizacji powierzchni ).
Geokrata i grunt zasypowy (humus) i jednocześnie dociskają niżej położoną BIOWŁÓKNINĘ do gruntu stabilizowanego umożliwiając zaczyn wegetacji nasion umieszczonych w strukturze biowłókniny.
GEOKRATA daje stabilizacje techniczna zanim zostaną osiągnięte warunki stabilizacji biologicznej.
BIOWŁÓKNINA w systemie BIOKONCEPT - Jest materiałem zaprojektowanym specjalnie dla tego systemu,
- Wykonana została z biodegradowalnych włókien buraka cukrowego (dodatkowy nawóz),
- Posiada ona w swojej strukturze rozmieszczone równomiernie (także przestrzennie) nasiona specjalnej mieszanki traw i roślin motylkowych, dającej szybkie zadarnienie oraz głębokie ukorzenienie,
- Gwarantuje zaczyn stabilizacji biologicznej na zabezpieczanej powierzchni
CECHY BIOWŁÓKNINY:
GEOKRATA (Geokrata, Geokrata komórkowa, Geokomórka, Geokrata przestrzenna , geosiatka komórkowa , stabilizacja gruntu, geosyntetyki, geokrata do stabilizacji powierzchni ) w systemie BIOKONCEPT : - Jest przestrzenną strukturą zbliżoną wyglądem do plastra miodu,
- Wykonana jest z zespołu taśm z polietylenu dużej gęstości (HDPE), dwustronnie teksturowanych, połączonych seriami głębokich, ultradźwiękowych zgrzein punktowych,
- Gwarantuje uzyskanie stabilizacji mechanicznej do czasu wzrostu trawy.
Zastosowana w systemie BIOKONCEPT GEOKRATA ma wysokość 2,5 i komorę o wymiarach 26x21cm (ok. 20 komórek/m2). CECHY GEOKRATY: L.p. | Parametry GEOKRATY: | Wartość opis | 1 | Wysokość geokraty | 25 mm (+5mm, - 3mm) | 2 | Grubość taśmy | Od 1,45 do 1.65 mm | 3 | Tekstura taśmy | Nie mniej niż 25 wgłębień/m2 o głębokości od 0.14 mm do 0.19 mm | 4 | Nominalna ilość komórek | Około 20szt./m2 | 5 | Wymiar poziomy komórki po rozłożeniu - szerokość Bk - długość Hk | 260 mm 210mm | 6 | Maksymalna siła rozciągająca taśmę | Nie mniej niż 0,7kN/m (-0,1) | 7 | Maksymalna siła rozciągająca złącza taśm | Nie mniej niż 0,7kN/m (-0,1) | 8 | Maksymalna siła oddzierająca złącza taśm
| Nie mniej niż 0,7kN/m (-0,1) | WBUDOWANIE SYSTEMU BIOKONCEPT
1. PRZYGOTOWANIE PODŁOŻA - Nadać zamierzony kąt nachylenia skarpy,
- Wyrównać powierzchnię skarpy np. tzw. "skarpówką" od podstawy do górnej krawędzi
- Przygotować górę skarpy pod kotwienie biowłókniny i geokraty.
.
2. UKLADANIE BIOWŁÓKNINY
- Na przygotowaną powierzchnie skarpy rozwinąć rolkę biowłókniny, od góry do podnóża skarpy. Ważne jest luźne rozwinięcie materiału oraz ułożenie go na wilgotnym podłożu,
- Zamocować roboczo biowłókninę szpilkami typu "J" w koronie i u podnóża skarpy,
ROZKŁADANIE I KOTWIENIE BIOWŁÓKNINY

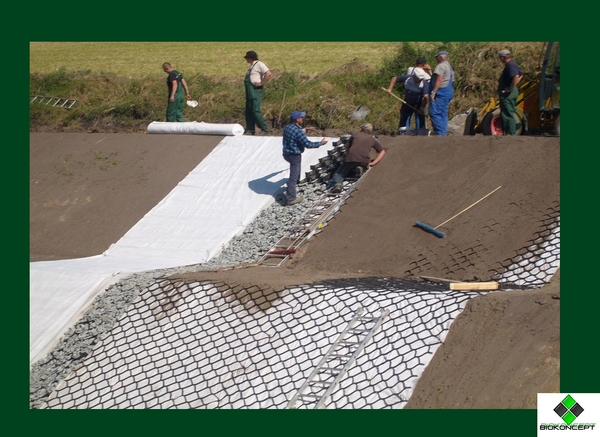

3. MONTAŻ GEOKRATY
Na rozłożonej biowłókninie, na całej długości skarpy, rozciągnąć sekcje geokraty do pełnych wymiarów (wg specyfikacji wyrobu: wysokość 2,5 cm, szerokość sekcji 2,6m, wymiar pojedynczego oczka o wymiarach ok. 21cm x 26 cm.). Górną krawędź, zakotwić wg jednego z dwu możliwych sposobów a krawędź dolną zakotwić, np. w co drugiej komorze szpilkami kotwiącymi.
ROZKŁADANIE I KOTWIENIE GEOKRATY

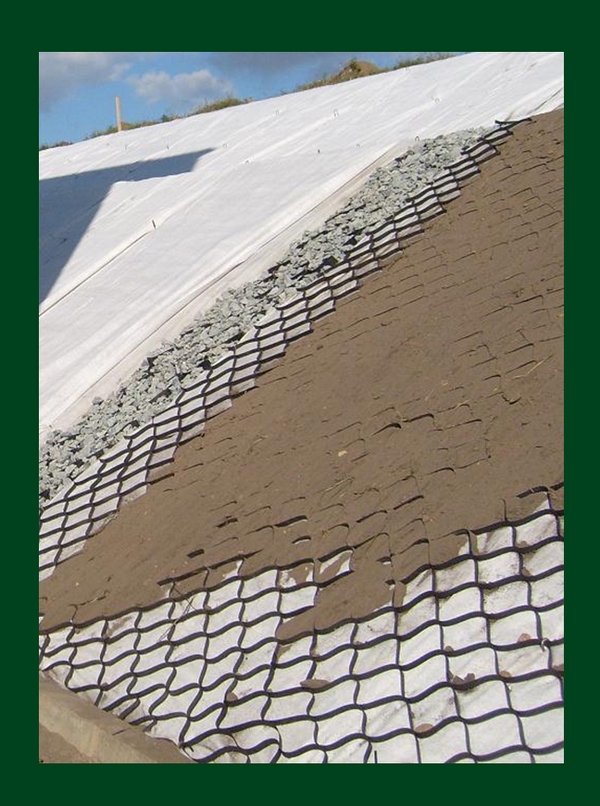

4. HUMUSOWANIE
Po dokładnym zakotwieniu wszystkich sekcji GEOKRATY z biowłókniną BIOKONCEPT należy wypełnić jej komórki humusem a następnie obficie zrosić wodą. Humus winno się nakładać z minimalnym naddatkiem powyżej górnej krawędzi GEOKRATY.
WYPEŁNIANIE SEKCJI GEOKRATY HUMUSEM
5. PIELĘGNACJA

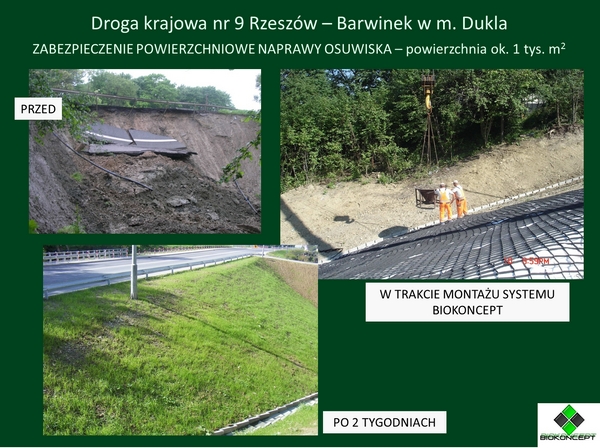

PRZYKLADY APLIKACJI SYSTEMU BIOKONCEPT
ZALETY SYSTEMU BIOKONCEPT
- Zastosowanie GEOKRATY z BIOWŁÓKNINĄ zapewnia skuteczną stabilizacje techniczno-biologiczną od chwili wbudowania,
- montaż systemu charakteryzuje się prostotą i małą czasochłonnością (np. 3 osobowy zespół przez 1 dzień zabudowuje powierzchnię ponad 500m2),
- Możliwość wykonania stabilizacji w każdej porze roku, gdyż materiał siewny w biowłókninie "czeka" do momentu wegetacji bez negatywnych oddziaływań środowiska,
- Niskie nakłady finansowe przy wysokiej skuteczności (do 99% powierzchni biologicznie czynnej),
- Niskie zużycie materiału zasypowego (humus).
PROJEKTOWANIE SYSTEMU BIOKONCEPT
Projektowanie systemu BIKONCEPT polega na doborze mocowania BIOWŁÓKNINY i GEOKRATY do podłoża.
Mocowanie uzależnione jest od rodzaju i stanu gruntu podłoża oraz pochylenia zabezpieczanej powierzchni.
Dla systemu BIOKONCEPT zostały sporządzone są udostępnione w formie KATALOGU ROZWIĄZAŃ TYPOWYCH, obliczenia dla różnego rodzaju gruntów i pochyleń powierzchni, których wyniki podają rozstaw szpilek kotwiących (jako wielokrotność wymiarów komórki GEOKRATY), ich średnicę (w zakresie 8-12 mm) oraz długość (w zakresie 500, 600 mm).
|
|
